PRAKARYA SEKOLAH · RANGKAIAN LISTRIK
M22 Kipas Kit V2
Rakit kipas sederhana dan pelajari bagaimana baterai, saklar, serta dinamo mengubah energi listrik menjadi putaran. Pilih pengalaman merakit dari awal, rangkaian listrik yang sudah tersambung, atau kipas yang sudah dirakit penuh.
Baterai mengikuti opsi pesanan.
NON BATERAI: tanpa baterai.
2 PCS BATERAI AA: termasuk dua baterai AA.
Harga, promo dan ketersediaan terbaru mengikuti pilihan paket di Shopee.

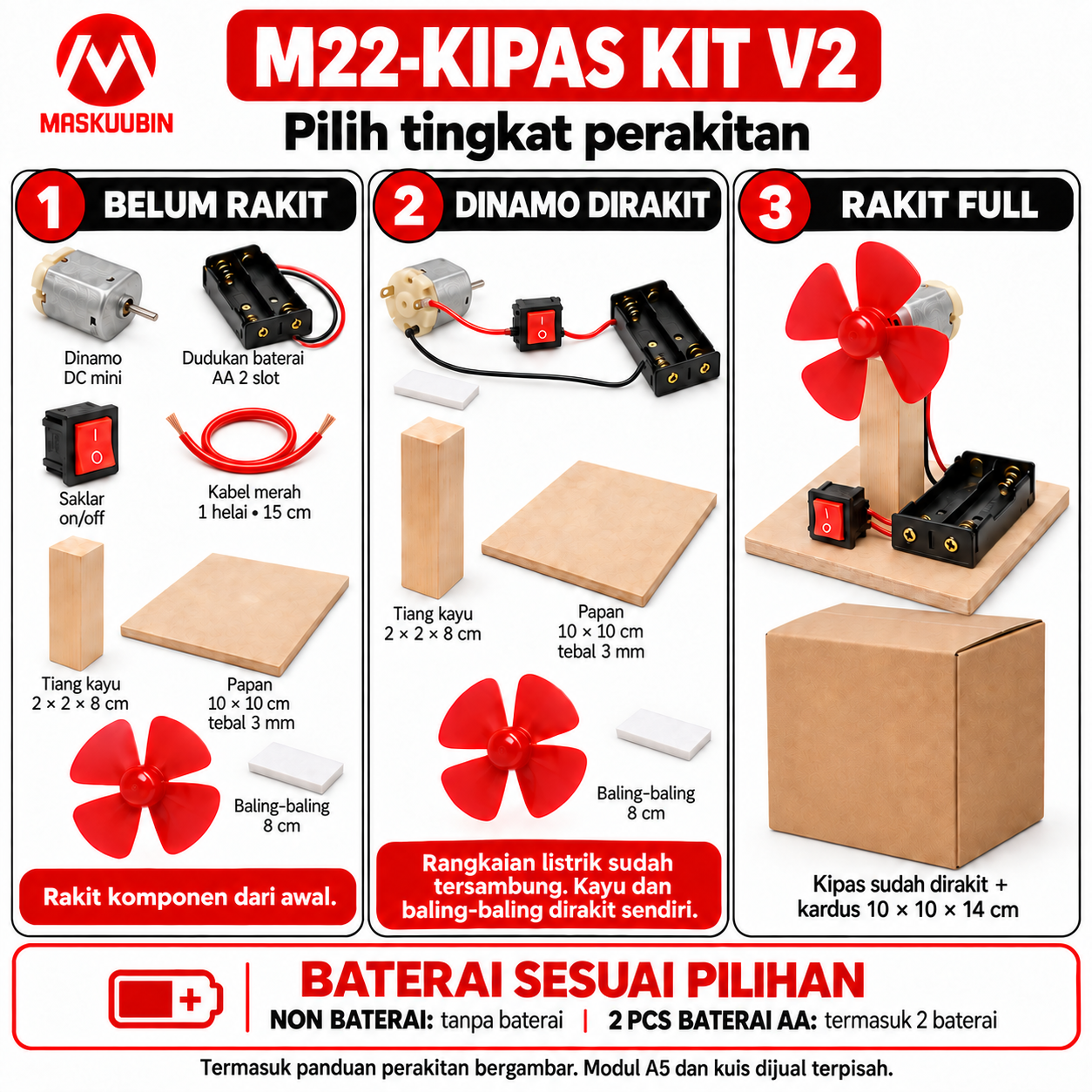

Apa bedanya setiap pilihan paket?
| Pilihan | Isi dan kondisi yang diterima |
|---|---|
| BELUM RAKIT | Komponen kit V2 lengkap untuk dirakit sendiri dari awal. |
| DINAMO DIRAKIT | Dinamo, saklar dan holder sudah tersambung. Papan, tiang dan baling-baling dipasang sendiri. |
| RAKIT FULL | Kipas sudah dirakit dengan kardus packing 10 × 10 × 14 cm. |
| PAKET PART KIPAS | Dinamo, saklar, holder AA dua slot, kabel merah 15 cm dan baling-baling 8 cm. Tanpa papan dan tiang. |
| PAKET PART DASAR | Dinamo, saklar, holder AA dua slot dan kabel merah 15 cm. Tanpa baling-baling, papan dan tiang. |
Part Dasar dan Part Kipas adalah paket komponen, berbeda dari kit V2 lengkap. Foto kipas utuh menunjukkan contoh hasil akhir; isi kiriman mengikuti varian pesanan.
Komponen kit V2
- Dinamo DC mini dan baling-baling diameter 8 cm.
- Dudukan baterai AA dua slot, saklar on/off dan kabel merah satu helai 15 cm.
- Papan 10 × 10 cm, tebal 3 mm; tiang kayu 2 × 2 × 8 cm.
- Double tape 2 × 10 cm sebagai bahan pemasangan, dengan tingkat pemasangan sesuai varian rakitan.
- Panduan perakitan bergambar. Baterai sesuai pilihan.
Manual bawaan adalah panduan perakitan bergambar di bawah. Modul pembelajaran A5 beserta kuis dijual terpisah dan bukan isi paket kit.
V2 tidak menggunakan quick konektor atau kabel ties. Versi lama memiliki tiang 12 cm dan spesifikasi berbeda; jangan menyamakan isi kedua versi.

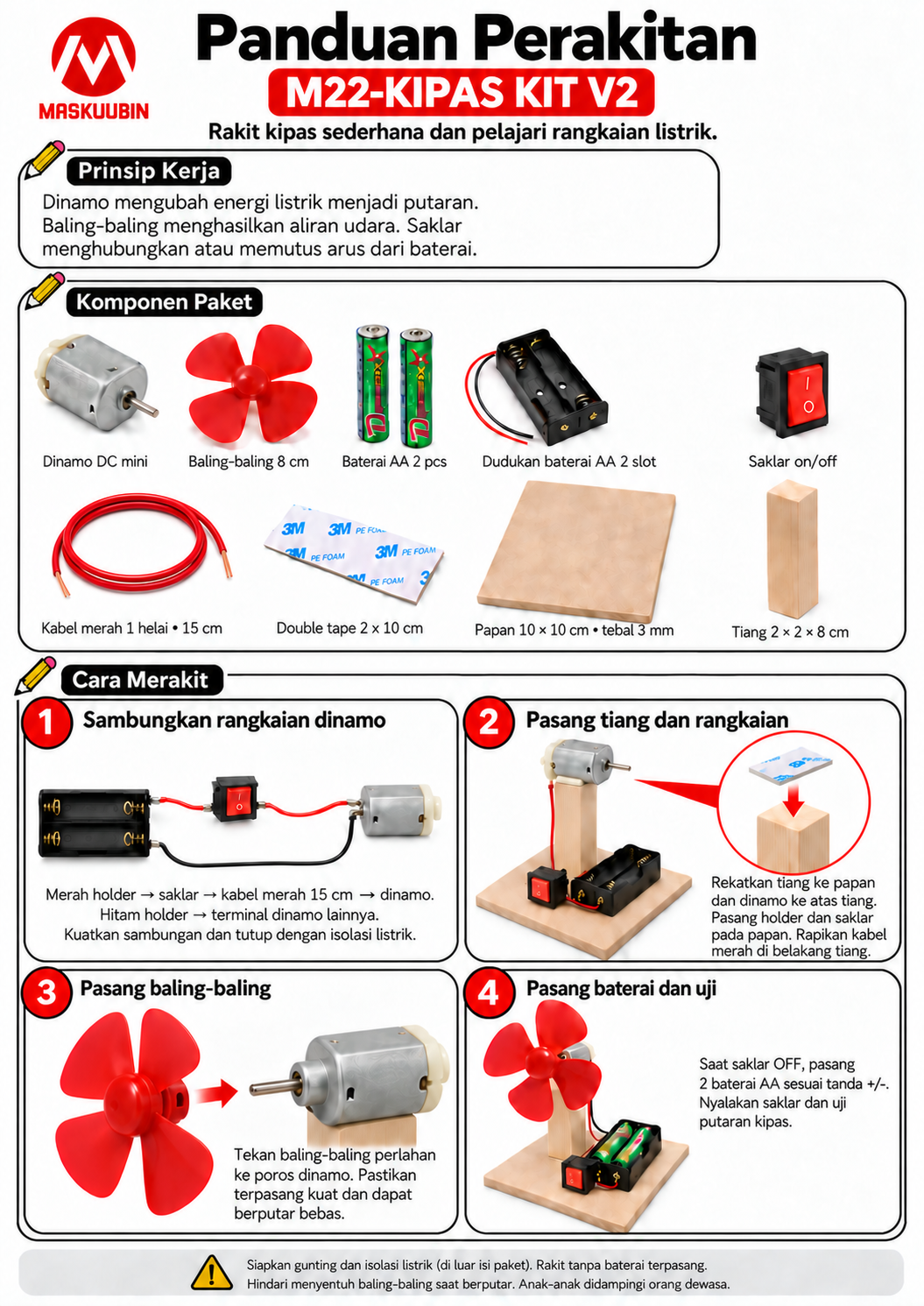

Urutan perakitan: rangkaian dahulu
- Sambungkan rangkaian dinamo. Tanpa baterai terpasang: kabel merah holder → saklar → kabel merah 15 cm → terminal dinamo. Kabel hitam holder → terminal dinamo lainnya. Kuatkan dan isolasi sambungan.
- Pasang tiang dan rangkaian. Rekatkan tiang ke papan, dinamo ke atas tiang, lalu holder dan saklar ke papan. Rapikan kabel di belakang tiang.
- Pasang baling-baling. Tekan perlahan pada poros dinamo; pastikan kuat dan dapat berputar bebas.
- Pasang baterai dan uji. Saat saklar OFF, pasang dua baterai AA sesuai tanda +/−. Nyalakan saklar dan uji kipas.
DINAMO DIRAKIT dapat dilanjutkan ke pemasangan kayu dan baling-baling. RAKIT FULL diperiksa sebelum memasang baterai saat saklar OFF.
Panduan memperlihatkan penggunaan dua baterai untuk pengujian. Baterai dalam kiriman tetap mengikuti opsi pesanan. Siapkan gunting dan isolasi listrik sendiri. Anak-anak didampingi orang dewasa; hindari menyentuh baling-baling yang berputar.
Video ilustrasi perakitan dengan musik. Ikuti petunjuk tertulis di atas saat merakit.
Pertanyaan sebelum membeli
Apakah baterai selalu termasuk?
Tidak. Pilih 2 PCS BATERAI AA jika memerlukan dua baterai. Opsi NON BATERAI tidak menyertakan baterai.
Apakah DINAMO DIRAKIT berarti kipas sudah jadi?
Hanya rangkaian listrik dinamo, saklar dan holder yang sudah tersambung. Papan, tiang dan baling-baling masih dipasang sendiri. Pilih RAKIT FULL untuk kipas yang sudah dirakit.
Apakah modul A5 dan kuis termasuk?
Tidak. Keduanya dijual terpisah. Kit V2 dilengkapi panduan perakitan bergambar yang ditampilkan di halaman ini.
Apakah Part Dasar sudah dapat menjadi kipas lengkap?
Part Dasar tidak memiliki baling-baling, papan dan tiang. Part Kipas menambah baling-baling, sedangkan kit V2 menyertakan komponen dudukan kayu.
Apa perbedaan versi lama dan V2?
Kit V2 memakai tiang 8 cm, papan tebal 3 mm dan kabel merah tambahan 15 cm. Listing versi lama memakai tiang 12 cm. Periksa versi serta isi paket pada listing yang dipilih.
